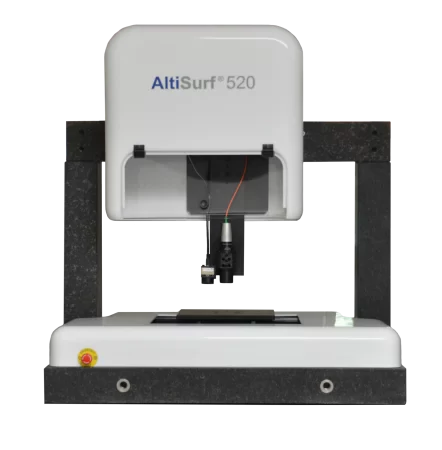

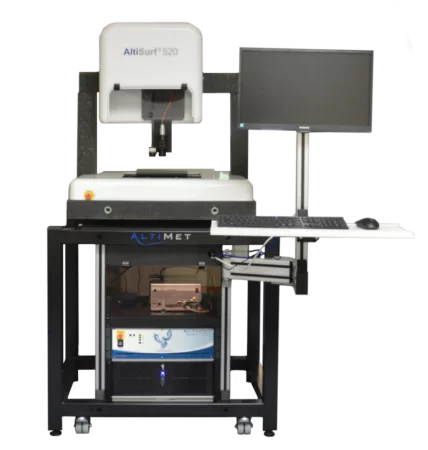

Altisurf^© 520

L’Altisurf 520 est le profilomètre idéal pour la mesure de pièces de grandes dimensions. Grâce à sa structure portique robuste et à son large volume de mesure de 200 × 200 × 200 mm, il répond parfaitement aux exigences des industries de l’automobile, du papier et de l’impression, des nanotechnologies et des capteurs matriciels.
Son architecture innovante garantit une fiabilité élevée, tout en assurant une efficacité et une productivité optimales. Son volume de mesure permet l’intégration d’axes de rotation mesurants, de posages complexes ou la palettisation pour un contrôle automatisé en production, offrant ainsi un gain de temps et une meilleure efficacité.
Avec l’Altisurf 520, vous assurez à vos clients une maîtrise de la qualité produit de très haut niveau. Reconnu pour sa très haute précision dans tout le volume de mesure et sa fiabilité, cet équipement de pointe s’impose comme un instrument de référence, notamment pour les applications exigeantes de l’industrie de la défense.

SPÉCIFICATIONS

AXES:

• − Course en X, Y , Z (mm): 200 × 200 × 200

• Axes motorisés DC

• Planéité inférieure à 2µm sur 200mm après correction

• Vitesse Max. : jusqu’à 40 mm/s

• Option: encodeur 0,1 µm

• Option: double axe de rotation

CAPTEURS:

Architecture multi-capteurs: plusieurs capteurs peuvent être embarqués sur la même station et utilisés conjointement.

• Contact: palpeur inductif pointe diamant, µ-force (résolution jusqu’à 7.5nm)

• Sans contact: confocal chromatique, interférométrie, triangulation laser (résolution jusqu’à 0.5nm)

HM:

• Communication avec un automate pour la production

• Contrôle atelier (feu rouge/feu vert)

• Définition de protocole par auto-apprentissage

QUALIFICATIONS:

• Salle blanche

• CE

• Sécurité
